齒輥破碎機也屬于輥式破碎設備中常見的粉碎設備，根據其齒輥數量的不同，可以分為單齒輥破碎機、雙齒輥破碎機和四齒輥破碎機等，這三種齒輥破碎設備各有各的優勢，能夠適應不同用戶的生產，以下對其分別進行詳細介紹。

單齒輥破碎機

簡述——由于是單輥破碎，所以單齒輥破碎機不適用于濕式物料的破碎，單齒輥破碎機對干式物料如礦石、煤矸石、爐渣等的破碎起到了很好的作用。

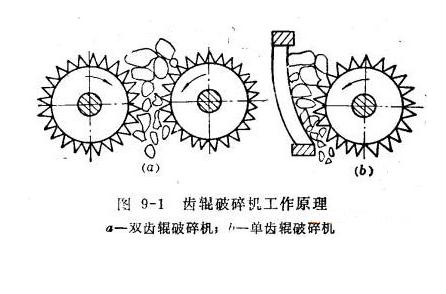

工作原理——單齒輥破碎機粉碎物料時，破碎輥由電動機通過減速器減速后驅動，料塊沿落料板進入破碎輥與篦條之間，受齒輥與篦條的擠壓、劈裂作用而破碎。為增強設備在高溫下的穩定性、耐磨性，設水循環系統冷卻輥軸、破碎齒和篦條。

傳動方式——電動機通過安全聯軸器或液力偶合器、大速比減速機驅動齒輥。

主要部件——合金軸承、破碎輥、篦條。

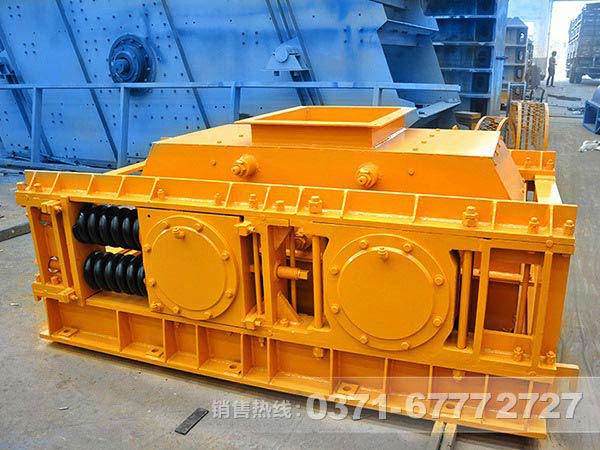

雙齒輥破碎機

簡述——雙齒輥破碎機又稱為2PGC破碎機，屬雙輥機類型，輥面形狀可分為粗細齒輥，適用于抗壓強度小于240Mpa、濕度小于35％的中硬及軟物料的中碎和粗碎作業。

設備結構——雙齒輥破碎機配置兩個碾輥，輥面分為狼牙齒、環形齒、直條齒、大板齒等，適用于進料粒度小于1000mm、成品粒度要求10-200mm，要求粉末狀少、顆粒多的中碎或粗碎場合。

工作原理——雙齒輥破碎機是利用兩個耐磨合金齒輥，相對旋轉產生的高擠壓力來破碎物料,物料進入兩齒輥間隙（V型破碎腔）以后，受到兩齒輥相對旋轉的擠壓力和剪切力作用，在擠軋、剪切和嚙磨下，將物料破碎成需要的粒度然后由輸送設備送出。

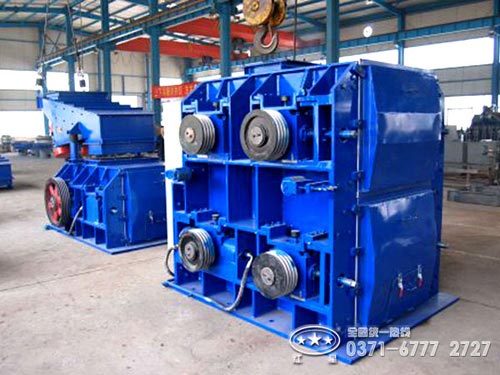

四齒輥破碎機

簡述——四齒輥破碎機適用于抗壓強度小于 240Mpa，水份小于 30% 的固體物料，而且要求粒度粉末少，顆粒多的細碎及中碎作業。

設備結構——四齒輥破碎機配置四個破碎輥，上兩輥為齒輥面，下兩輥為堆焊輥面(平輥面或直條齒任選)，適用于進料粒度小700mm ，成品粒度要求2-30mm的中細碎作業。

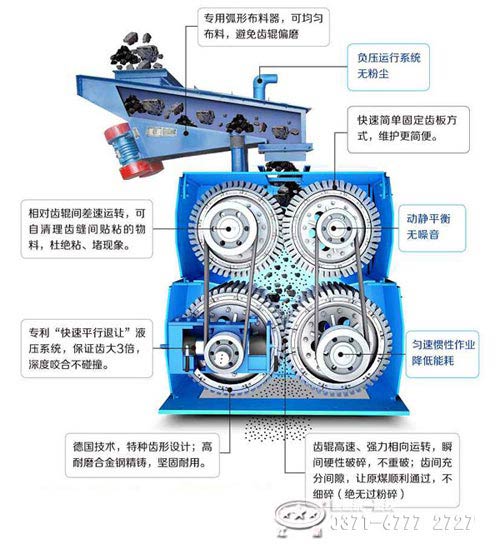

工作原理——四齒輥破碎機是利用四個高強度耐磨破碎輥，相對旋轉產生的高擠壓力和剪切力來破碎物料。物料進入上兩齒輥間隙以后，受到兩齒輥相對旋轉的擠壓和剪切作用，將物料擠軋，剪切后粗破，再次進入相對旋轉的下兩輥，再由下兩輥擠軋、剪切和嚙磨成需要的粒度從排料口排出。

河南紅星機器對于這三種齒輥破碎機設備都有生產，有興趣有需要的用戶可免費咨詢齒輥破碎機型號、齒輥破碎機價格等。
